VD4HD-RC

Einsatzbereich:

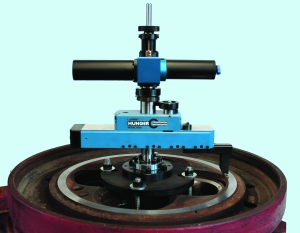

Mit der VD4HD/0° Plandrehmaschine können die folgenden Planflächen instandgesetzt werden:

• Auflagefläche für die Zylinderlaufbuchse am Motorblock,
• Auflagefläche für den Zylinderkopf an der Zylinderlaufbuchse und
• Auflagefläche für die Zylinderlaufbuchse am Zylinderkopf.

Arbeitsbereich:

      Plandrehdurchmesser bis zu 650mm

Merkmale:

Der Antrieb der VD4HD-RC ist eine Komponente des modularen VD4HD SYSTEMS und kann daher auch als Antrieb eines Ausdrehkopfes zum Ausdrehen von Ventilsitzen und eines Bohrkopfes
zum Aufbohren von Sitzringbohrungen eingesetzt werden.

Der Getriebekopf der VD4HD-RC ist identisch mit dem Getriebekopf der Ventilsitzdrehmaschine VD4HD und wird daher nur benötigt, falls keine VD4E vorhanden ist.
Wenn Sie bereits ein Vorgängermodel VD4E mit Netzgerät Typ 4E besitzen und diese mit unseren neuen Plandrehköpfen verwenden möchten, können wir Ihre Maschine auf das neue leistungstärkere VD4HD SYSTEM umbauen.
Die drei zur Verfügung stehenden Plandrehköpfe sollten, nach unserer Empfehlung, mit dem VD4HD Antrieb und dazugehörigem Netzgerät Typ 4HD betrieben werden.
Hierzu beraten wir Sie gerne und senden Ihnen ein Angebot.

Am Getriebekopf wird anstelle eines Ausdrehkopfes für Ventilsitze ein Plandrehkopf befestigt.
Die Maschine wird durch einen Piloten zentriert, der jeweils der entsprechenden Motorspezifikation angepasst ist, an dem sich die zu bearbeitende Planfläche befindet.

Technische Daten:
