Reibahle Typ U

Verstellbare Reibahlen Typ U

Die Universalreibahle mit beidseitiger Führung.

Verwendung:

Zum Aufbohren und/oder Reiben von allen Arten von Bohrungen, insbesonders auch von weit auseinanderliegenden fluchtenden Bohrungen.
Doppelte Zentrierung und Abstützung gewährleisten höchste Genauigkeit.
Die Bohrschneiden ermöglichen die Abnahme eines groben Vorspans vor dem eigentlichen Glättungsspan.

Ausführung:

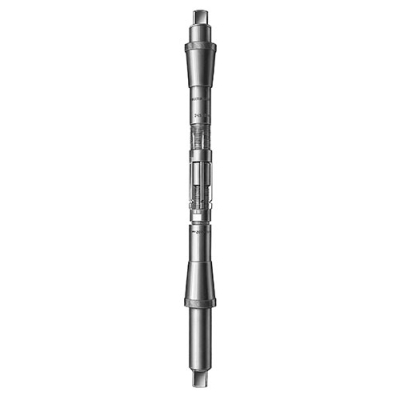

Rechtsschneidende Handreibahle mit jeweils einer Führungsstange mit Vierkant und konischer Zentrierbüchse auf jeder Seite.
Beide Führungsstangen sind auswechselbar und gegen verlängerte Führungsstangen austauschbar.
Messer mit zylindrischem Führungsansatz, Bohrschneide und anschließender Reibschneide.
Messer mit dem einzigartigen Hunger Spezialschliff (progressiv zunehmender Freiwinkel) gewährleisten sanftweichen Schnitt.
Verstellmutter mit Einstellskala, wobei ein Teilstrich einer Änderung des Schneidendurchmessers um 0,02 mm entspricht.
Die Messer der Reibahle bestehen aus Spezialstahl, der sich durch besonders gute Schneidhaltigkeit auszeichnet.
Bei der Ausführung “Hartchrom” sind die Messer zusätzlich auch noch hartverchromt.
Die Hartchromschicht zeichnet sich durch große Härte und geringen Reibungskoeffizienten aus.
Reibahlen der Ausführung “Hartchrom” eignen sich daher besonders zum Reiben von Werkstoffen mit hoher Verschleißwirkung sowie von Werkstoffen, die zum Kleben und zur Bildung von Aufbauschneiden neigen.

Größen:

Größe Verstellbereich
mm
Gesamtlänge
L1 mm
Schneidenlänge
L2 mm
Vierkant
a mm
Messer
Anzahl
Gewicht
kg
U12 12 - 13,5 250 30 8 5 0,170
U13,5 13,5 - 15,5 270 33 9 5 0,245
U15,5 15,5 - 18 295 36 10 5 0,360
U18 18 - 21 330 40 12 5 0,545
U19,5 19,5 - 22,5 352 44 13 5 0,700
U21 21 - 24,5 352 44 13 5 0,800
U24,5 24,5 - 29 385 48 13 6 1,140
U29 29 - 34 418 52 16 6 1,670
U34 34 - 39 440 54 18 6 2,430
U39 39 - 45 475 60 18 6 3,310
U45 45 - 52 500 60 18 6 4,700
U52 52 - 59 500 60 18 6 5,700
U59 59 - 66 500 60 18 6 6,700

Reibahlensätze im Holzkasten:

RA-U-Satz
Satz Verstellbereich Anzahl
Reibahlen
Gewicht
kg
mm Zoll
USI 12 - 34 15/32 - 1 11/32 7 6,7
USE 12 - 45 15/32 - 1 49/64 9 13,1
